微机控制加气混凝土板抗折试验机

一、产品简介：
ZTHW-20D微机控制混凝土板加载弯曲试验机是专门针对检测单位、科研院所、蒸压加气混凝土板生产企业而设计的新一代电子试验机,符合GB 15762-2020 蒸压加气混凝土板结构性能试验方法。
二、主要技术指标：
1. 试验力: 20kN
2. 试验力测量范围: 0.4%--100%。
3. 试验力示值精度:优于示值±1%
4. 试验力分辨力:1/300000(全程不分档或等效6档)
5. 跨径的弯曲变形达到毎秒0．05mm左右
6．混凝土板加载弯曲工装
7. 夹具工装满足长1800-6000mm，试样宽度600mm的试验要求
8. 工作环境：室温—35℃,相对湿度不超过80%
三、方案描述
1 主机
1主机采用框架结构，强度高、变形小；

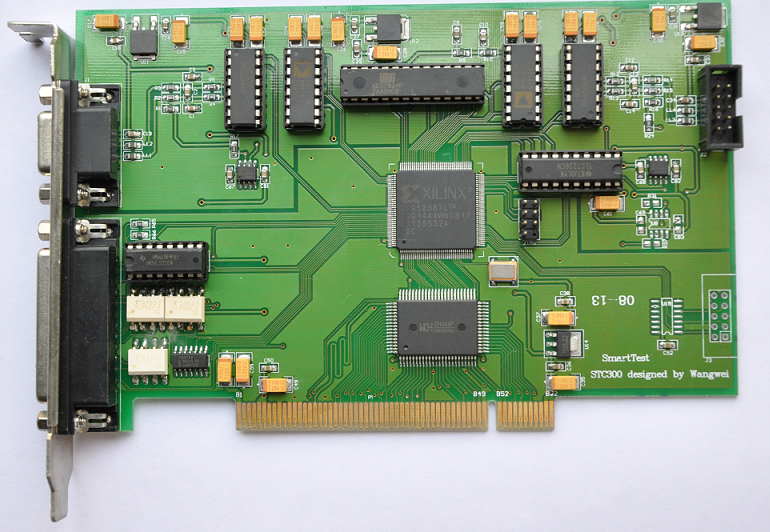

2控制系统
STC300全数字闭环测控系统具有许多的特性和技术创新，主要体现在： 1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

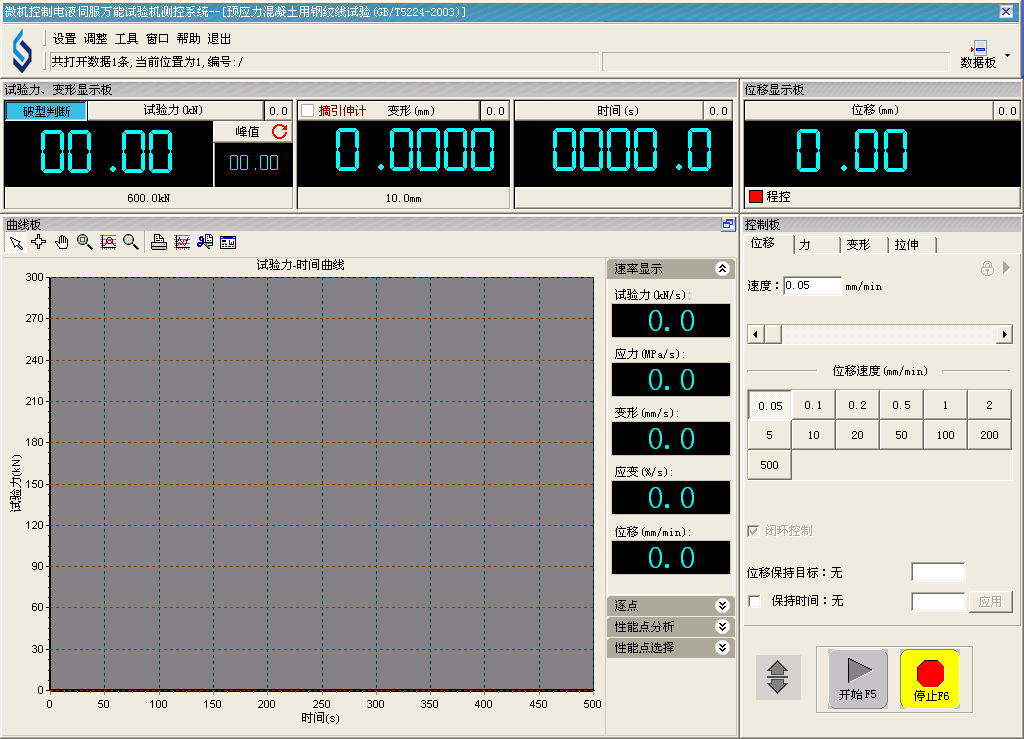

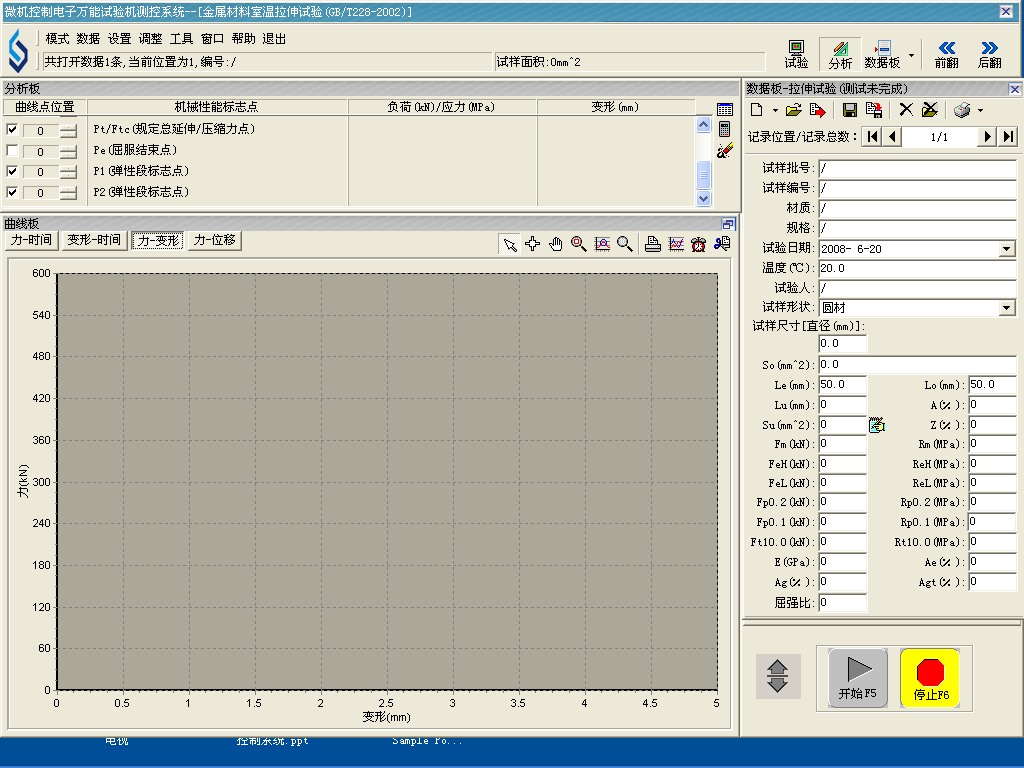

五、控制软件
符合三十多个标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
1. 计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线；
2. 保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能；
3. 对于负荷通道可实现自动标示，直观方便；
4. 批量试验可实现曲线的分层次显示，曲线自动跟随；
5. 该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码；
6. 监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示；
7. 软件权限分级管理功能：为了提高软件及数据的性，该软件可以通过设置不同的密码保护来实现分权限管理功能；
8. 结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析；
9. 可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印；
10. 曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量；
11. 结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对；
12. 力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验；
13. 数据采样频率：可根据用户试验要求选择高速采样频率。
六、系统基本配置
1、试验机主机  (框架结构)
2 高精度负荷传感器 (轮辐式)
3、STC300双通道程控放大器     分辨力1/300000
4、SMARTTEST专用控制软件
5、光电编码器（2000线）
6、全套附具包括：混凝土板专用工装附具
7、联想计算机
8、惠普A4喷墨打印机
9、技术资料：使用说明书、软件使用手册、合格证、装箱单
